BLIKVM PCIe 安装说明

PCIe_main

1.拆开包装,拿出设备

产品清单

PCIe_all

2.安装主体设备

安装CM4和4个六角螺柱(此文章使用的是CM4 lite作为列子,镜像在出厂的SD卡里已经被预装载,用户可以直接使用。若你的CM4是EMMc版本,则你需要自己烧录镜像 ,无法直接使用SD卡启动)。然后将导热片撕下保护膜,粘贴在CM4顶部。

Preparing_to_install_CM4 install_cm4_and_4_spacers install_cm4_and_4_spacers_2 Stick_a_heat_conductive_sheet 安装金属散热片。
Install_metal_heatsink

主体设备已安装完成

3.连接USB接口和ATX接口

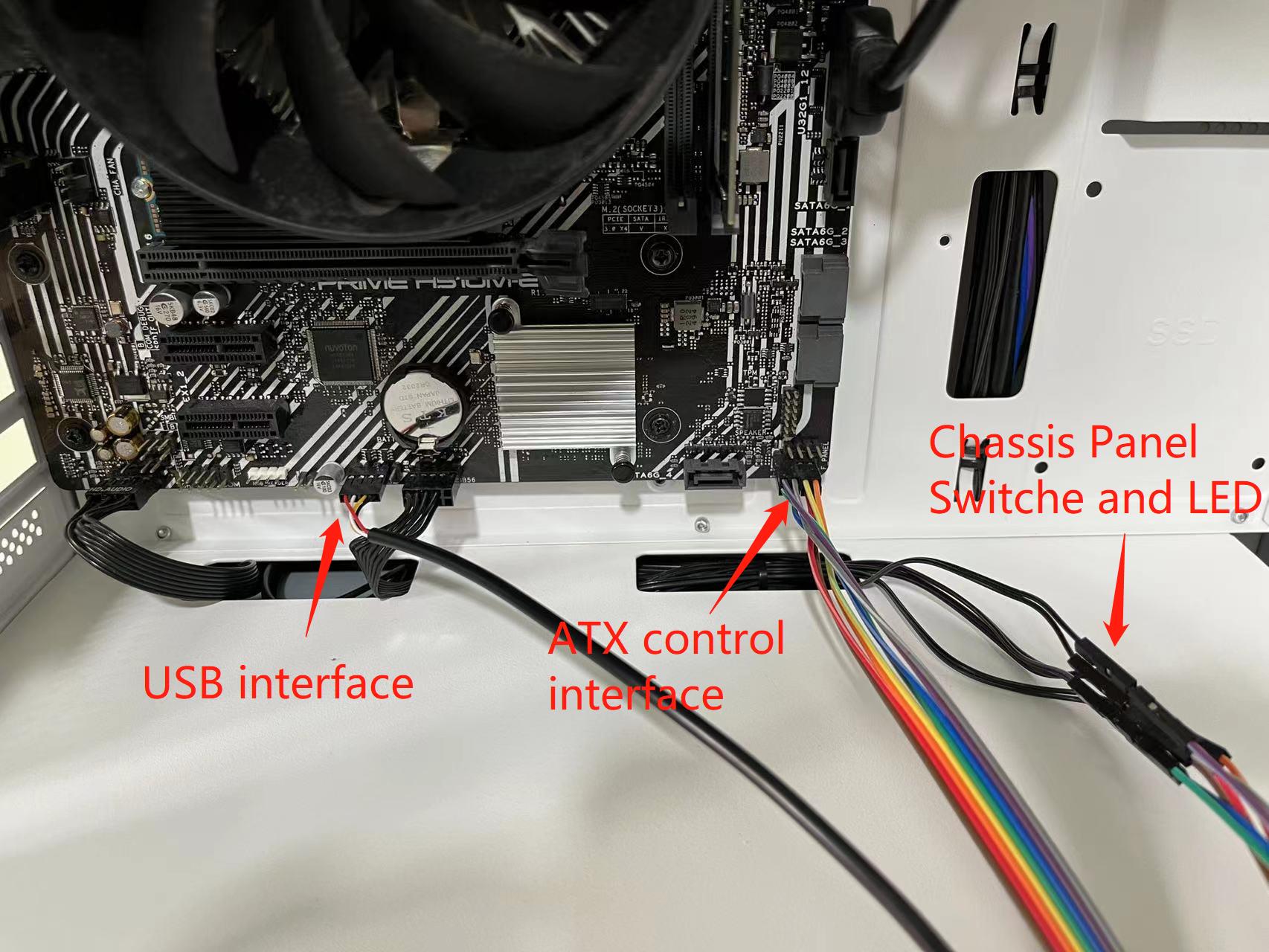

此文中的主板使用的是Asus H520M-E,不同的主板接口定义不一定相同,请参考您的主板相关手册。

connection_preparation connect_USB_and_ATX connect_USB_and_ATX_motherboard pin_definition_atx connect_USB_and_ATX_OK

4.链接OLED显示屏

您收到的OLED是未安装支架的,请参考图片进行安装。另外OLED支架为亚克力材料,需要撕去表面的保护膜后使用。

connect_OLED connect_OLED connect_OLED connect_OLED connect_OLED 上面的就是安装步骤,未撕膜的效果,实际使用请撕去保护膜,效果如下:
connect_OLED

5.连接HDMI线

将您电脑的HDMI输出口通过HDMI线直接连接到BLIKVM PCIe卡的HDMI IN接口。HDMI EDID模拟器不是必须要是用的,当您的计算机不能正确输出HDMI画面时,可以通过尝试使用此模块接在你的计算机的HDMI接口上,从而让您的计算机可以输出一个正确扽HDMI画面

Connect_HDMI_cable_1 Connect_HDMI_cable_2 Connect_HDMI_cable_3

6.连接网线

标准: IEEE 802.3af PoE输入电压:37v-57v.

Connect_the_network_cable

当使用PoE供电时,不需要使用PWR-IN端口再供电

7.连接USB供电接口

Connect_PWR-IN

当使用PoE供电时, 通过使用PWR-IN端口进行供电的USB电源适配器需要5V/3A。

8.测试

OLED显示屏现实设备IP地址和其它信息

find_IP test_all 使用该IP地址在浏览器上直接输入,即可打开web控制界面。如果视频鼠标键盘以及其它你关心的功能测试一切正在,就可以将BLIKVM PCIe卡安装到你的机箱中。

9.安装BLIKVM PCIe卡到机箱中

断开电源和连接线,先将PCIe卡安装到主板上,然后重新将线缆连接好。不同批次收到的ATX线颜色可能不一样,请直接参考引脚定义进行连接。

blikvm_in_case OLED_display_out finish_installation_1 finish_installation_2

到这里你就可以享受BLIKVM PCIe卡来管理你的计算机啦!

附录 1.安装半高的PCIe挡板

Note

remove_standard_bracket replace_low_bracket_1_1 replace_low_bracket_2 replace_low_bracket_3 replace_low_bracket_4

附录 2.安装散热风扇

通常使用金属散热片已经足够,安装散热风扇不是必须的

install_fan_prepare install_fan_unscrew place_4_nylon_spacers install_fan_ok fan_power_polarity install_fan_all

风扇被树莓派的GPIO12口控制

附录 3.安装wifi天线

Note

Install_wifi_antenna_prepare Install_wifi_antenna


Last update: August 15, 2024
Created: August 8, 2022
