简介

C792是一款带HDMI环出的HDMI转CSI-2转换模块，支持I2S音频输出。

HDMI输入最高支持到4K 60Hz，HDMI环出画面和HDMI输入画面保持一致。

CSI-2输出最高支持1080p 60Hz（4K画面会自动缩放到1080p，刷新率不变）。

使用说明

硬件方案为GSV2001+TC358743，其中GSV2001实现HDMI一分二功能，TC358743实现HDMI转CSI-2功能。

• 为了确保模块工作稳定，强烈建议通过5V供电接口为模块供电。

• 当“HDMI环出”连接显示器时，HDMI源检测到“HDMI环出”连接的显示器；当“HDMI环出”不连接显示器时，HDMI源检测到TC358743模拟的显示器。

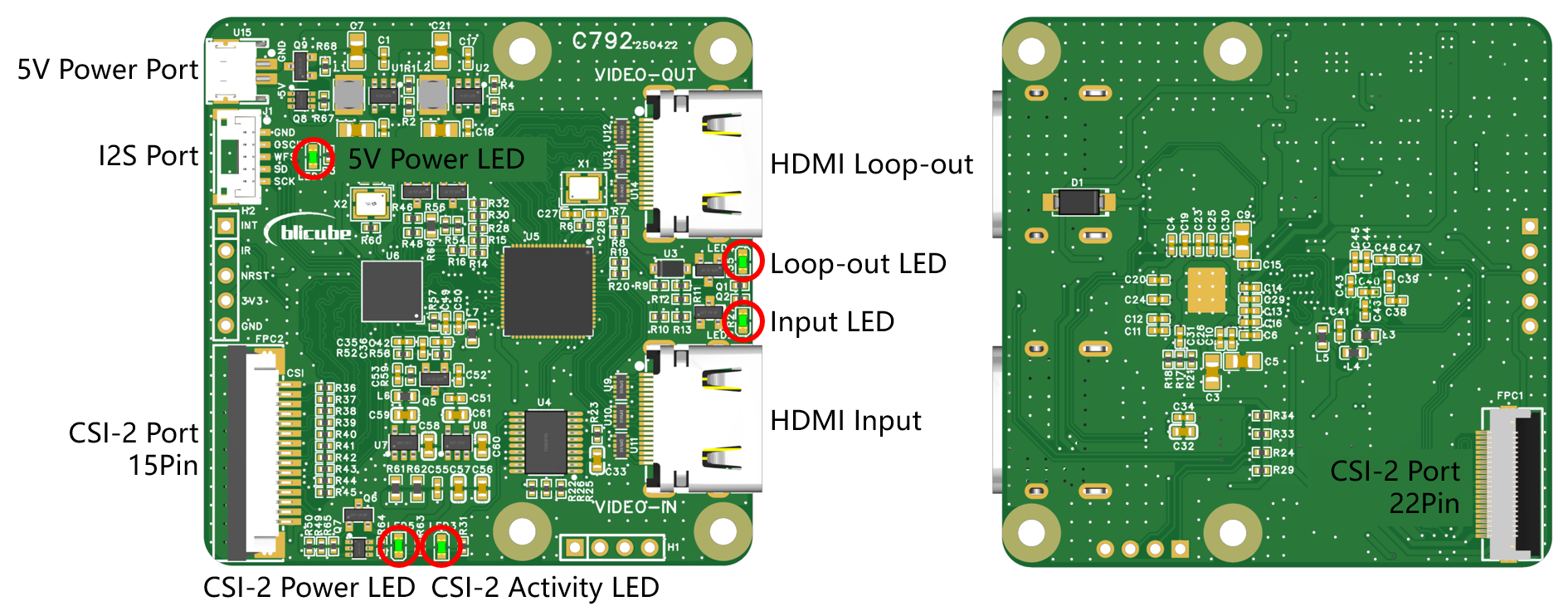

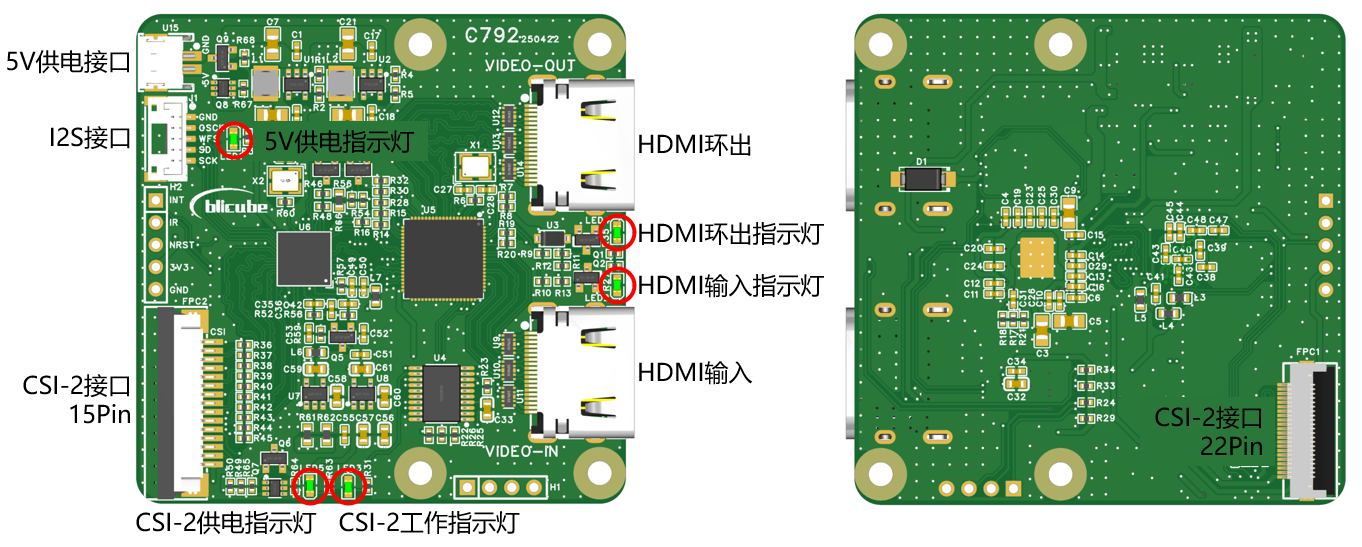

• CSI-2接口（15Pin）是2通道CSI-2接口，用于连接树莓派zero、3B、4B，最高支持1080p50Hz采集；CSI-2接口（22Pin）是4通道CSI-2接口，用于连接树莓派CM4、CM5、5B，最高支持1080p60Hz采集

软件使用方法可以直接参考 C790的软件使用demo

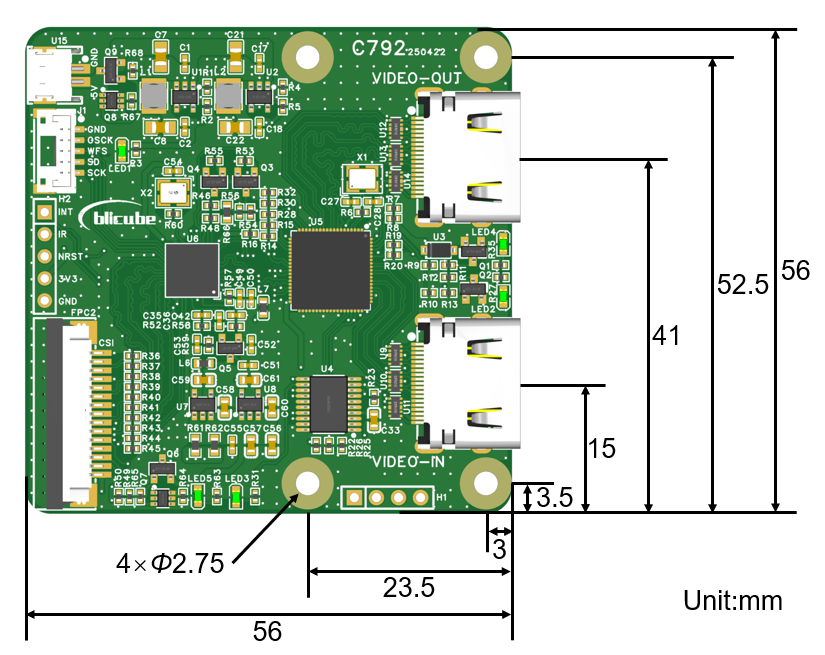

外形尺寸

配置清单

C792模块 ×1

5V power cable ×1

FPC 15pin 15cm ×1

FPC 22pin 15cm ×1

I2S cable ×1
