Иллюстрированное руководство по сборке BLIKVM PCIe CM4

Перечень продукции

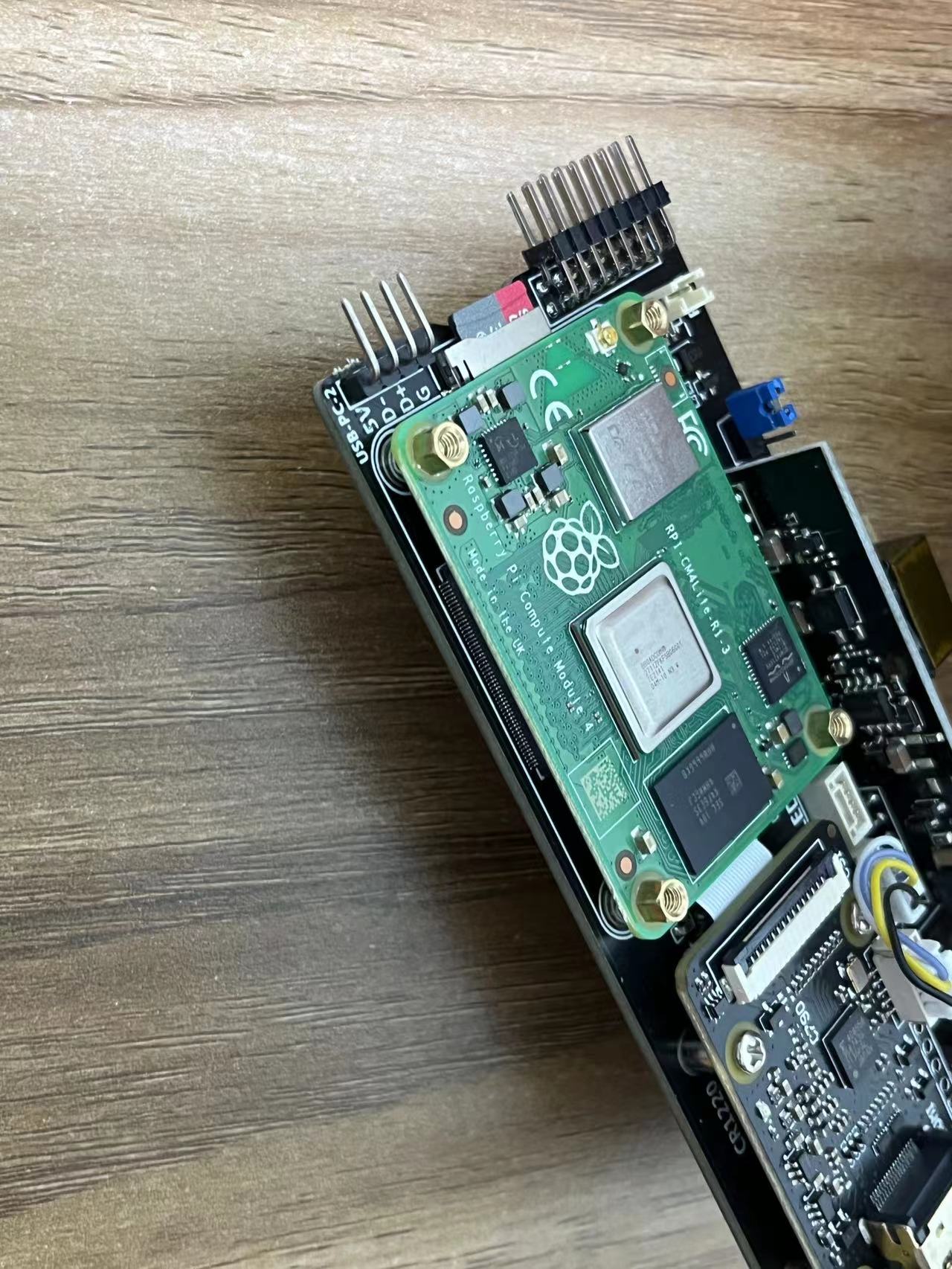

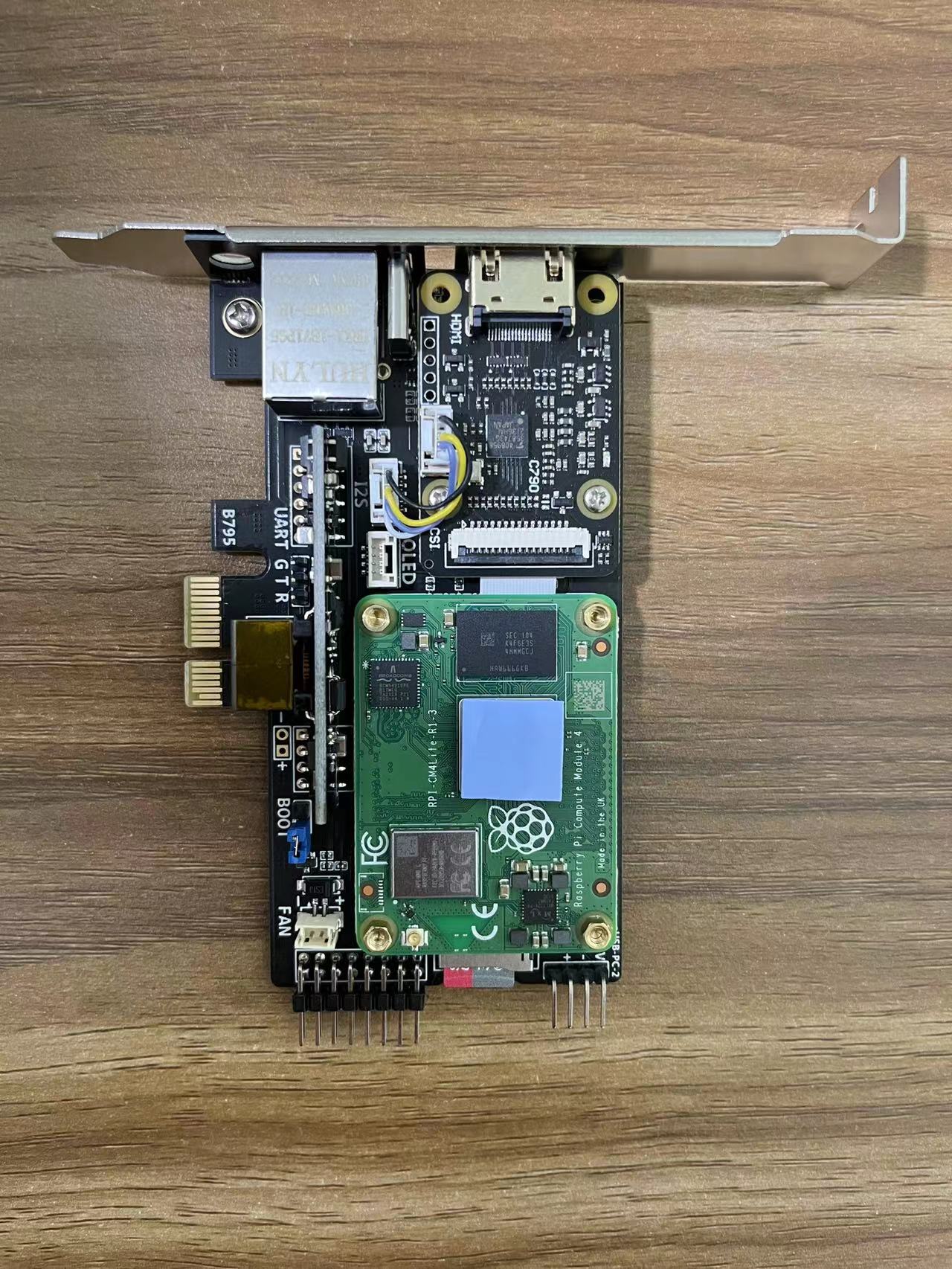

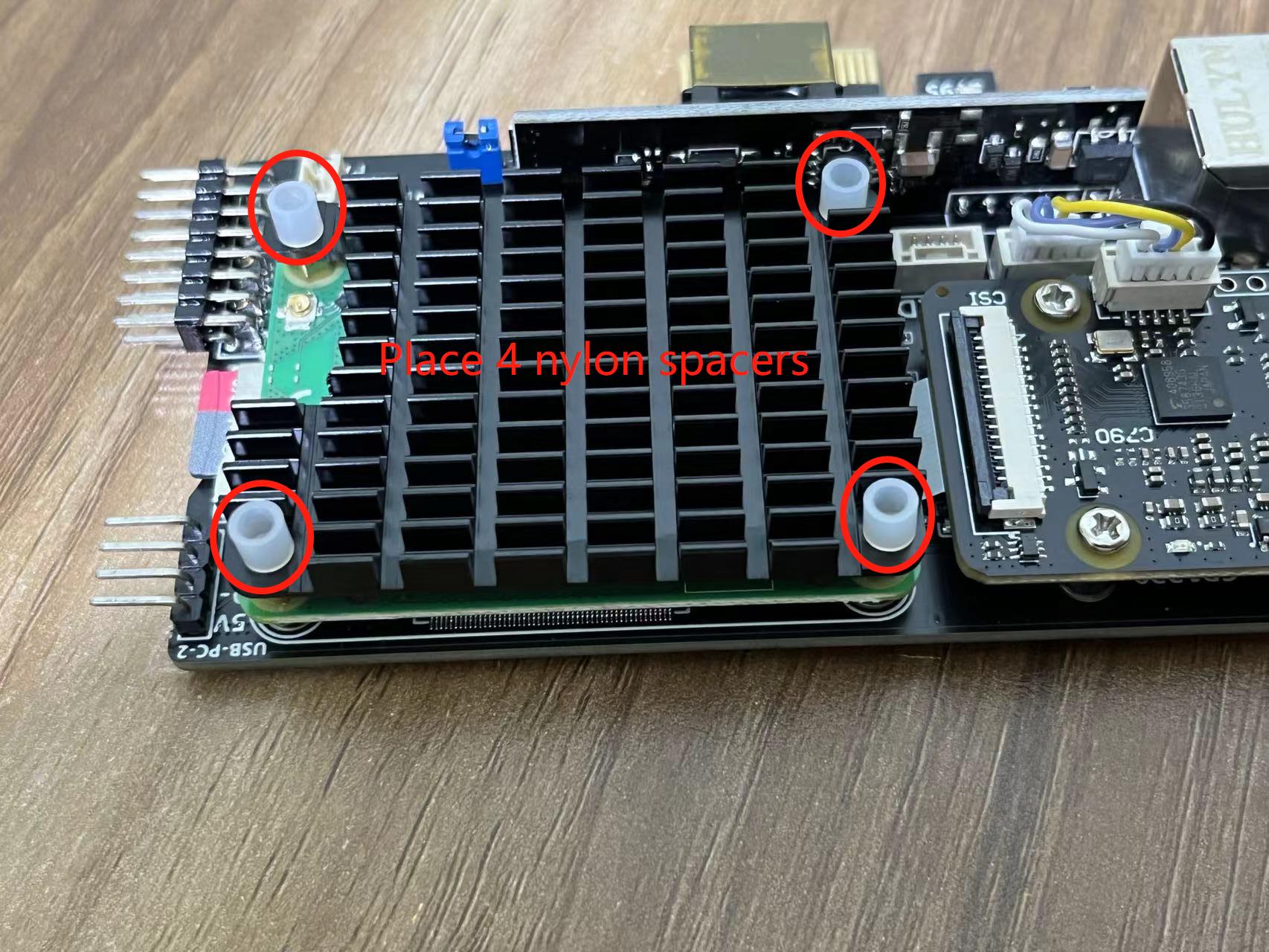

Установите CM4 и 4 шестигранные проставки (в этой статье в качестве примера используется CM4 lite, используя образ на карте microSD, пользователю CM4 eMMC необходимо записать образ самостоятельно). Приклейте термопрокладку поверх CM4, снимите защитную пленку.

Установите металлический радиатор

Материнская плата, используемая в этой статье --- Asus H520M-E, интерфейс материнских плат может отличаться, пожалуйста, обратитесь к руководству по эксплуатации своей материнской платы.

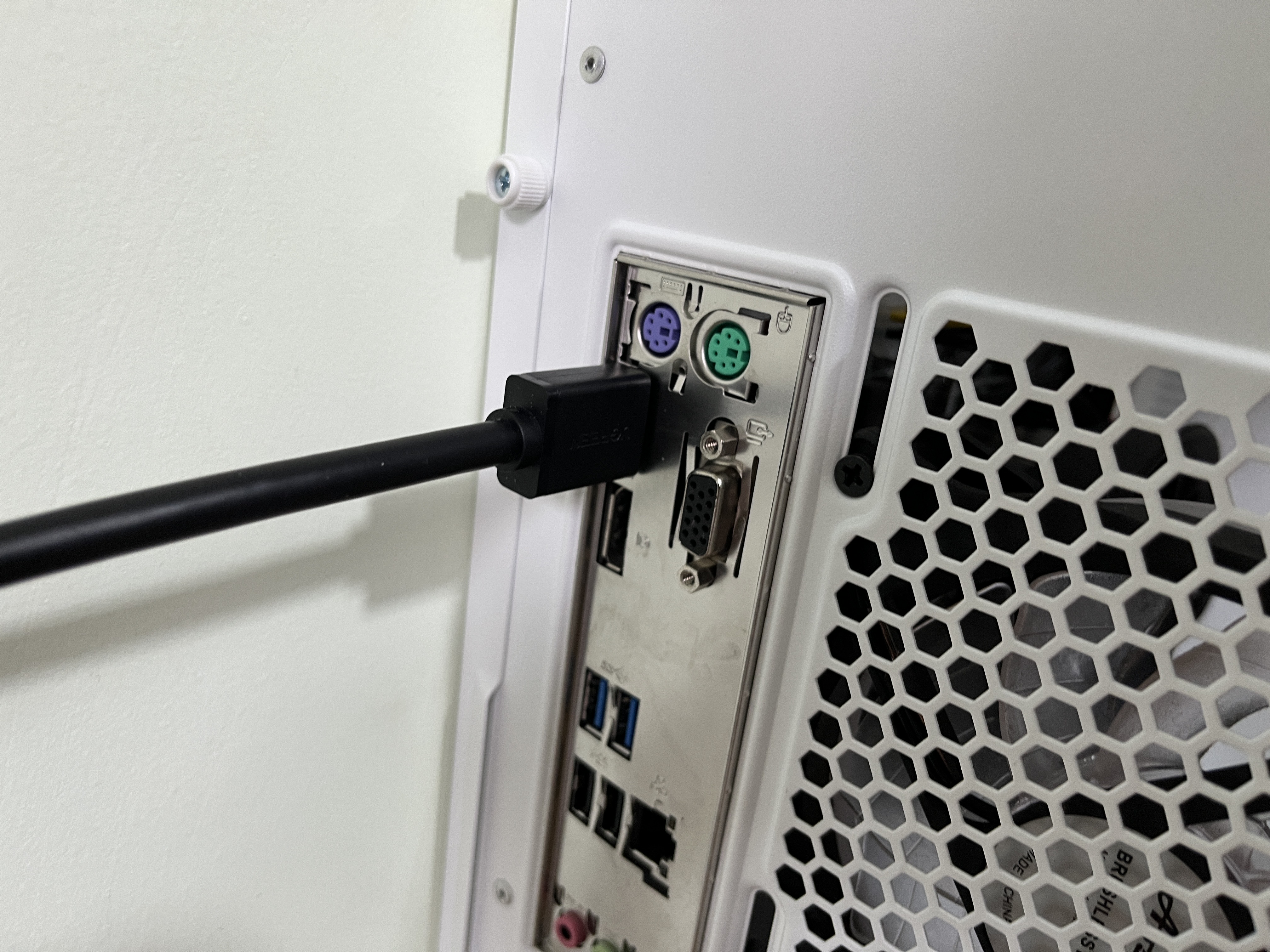

Подключите выходной порт HDMI компьютера непосредственно к входному порту устройства при помощи HDMI кабеля. Сквозной эмулятор EDID HDMI необязателен! Подключайте эмулятор EDID HDMI к выходному порту HDMI компьютера, если ваш компьютер выдает неправильный формат HDMI. Это позволяет вам настроить фиксированный формат вывода HDMI на вашем компьютере.

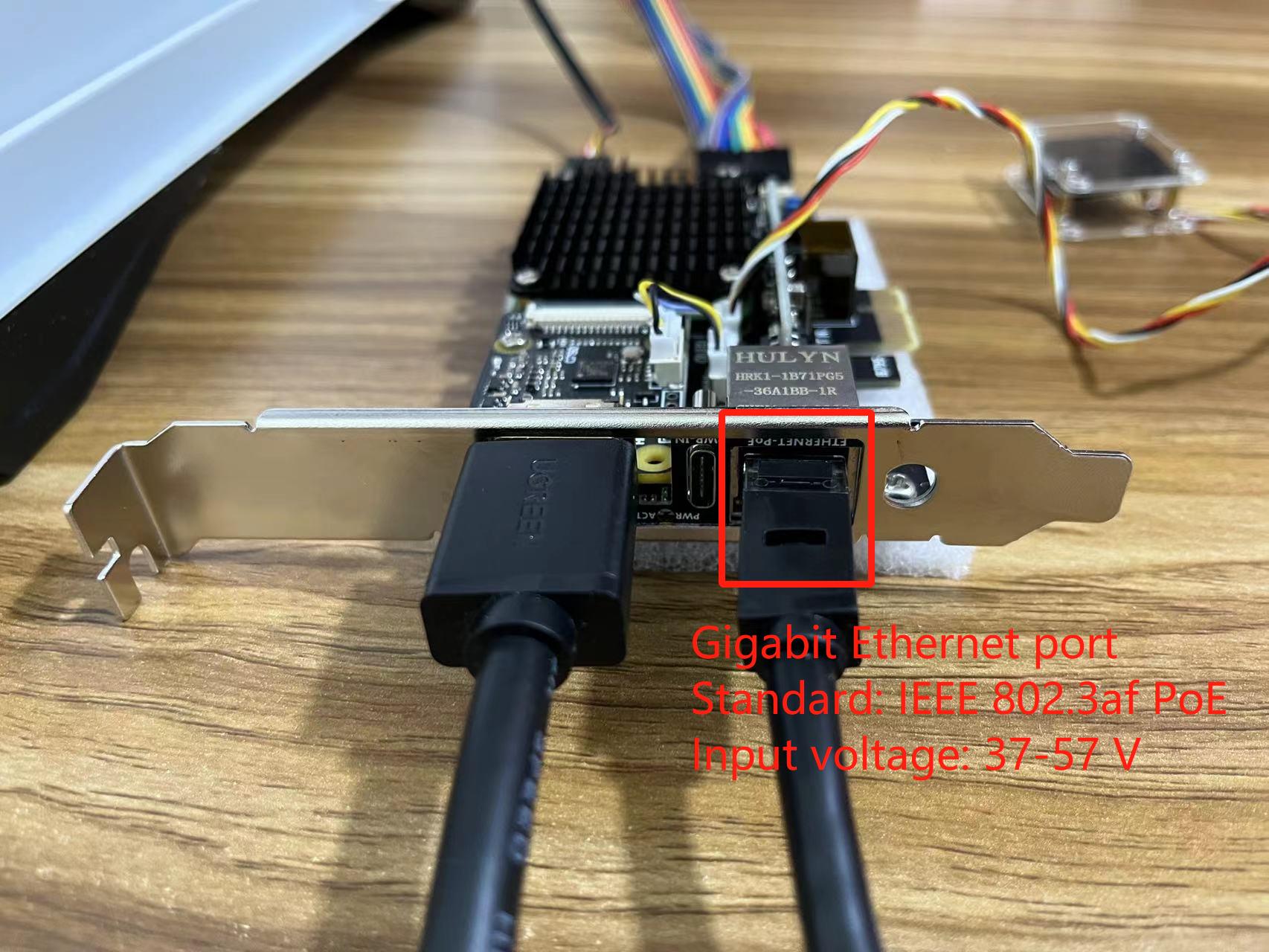

Стандарт гигабитного Ethernet порта: IEEE 802.3af входное напряжение PoE: 37-57В.

OLED-экран, показывающий IP-адрес устройства и другую информацию.

Подключитесь к IP-адресу в браузере. После прохождения теста установите устройство в корпус компьютера.

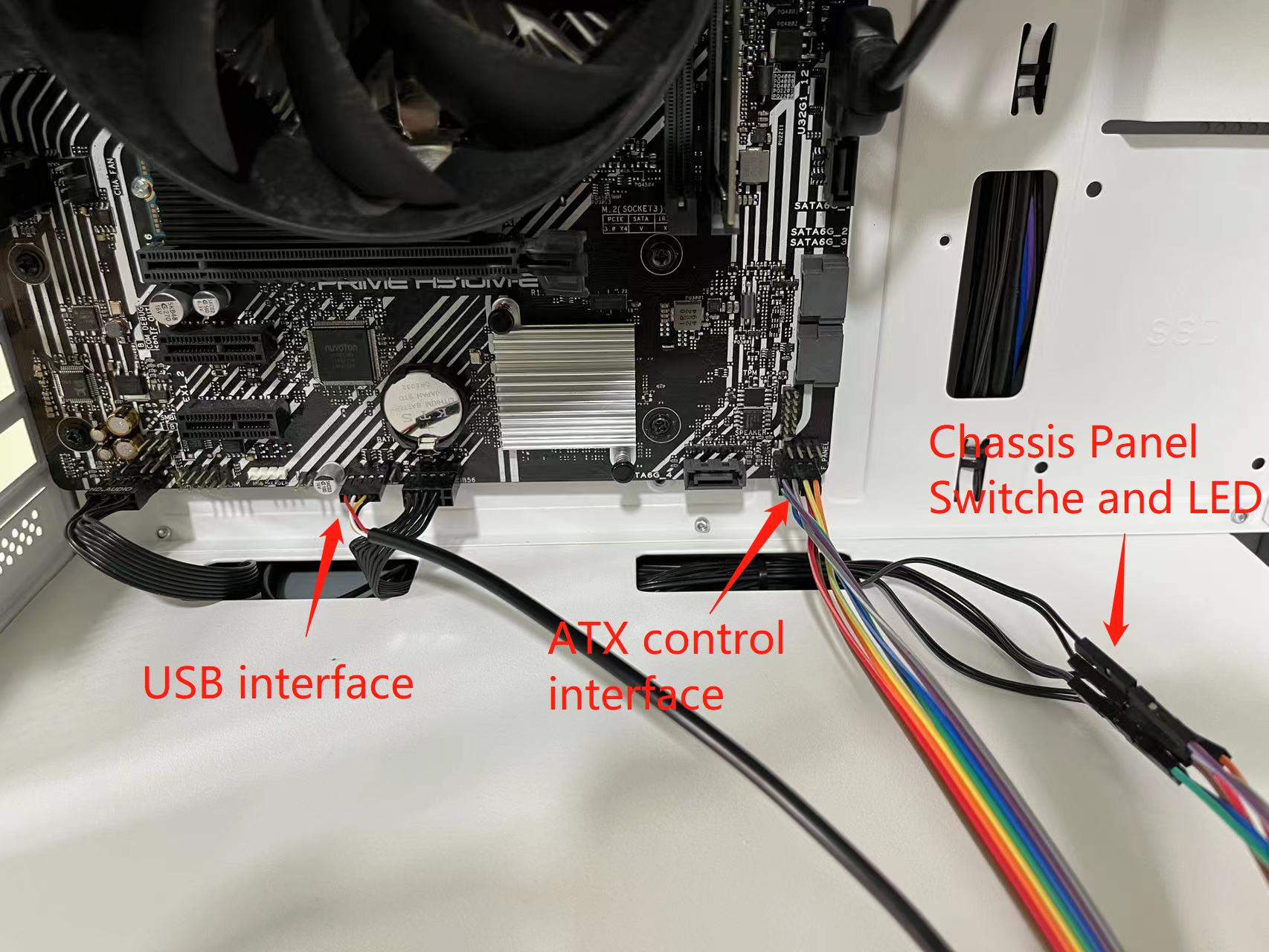

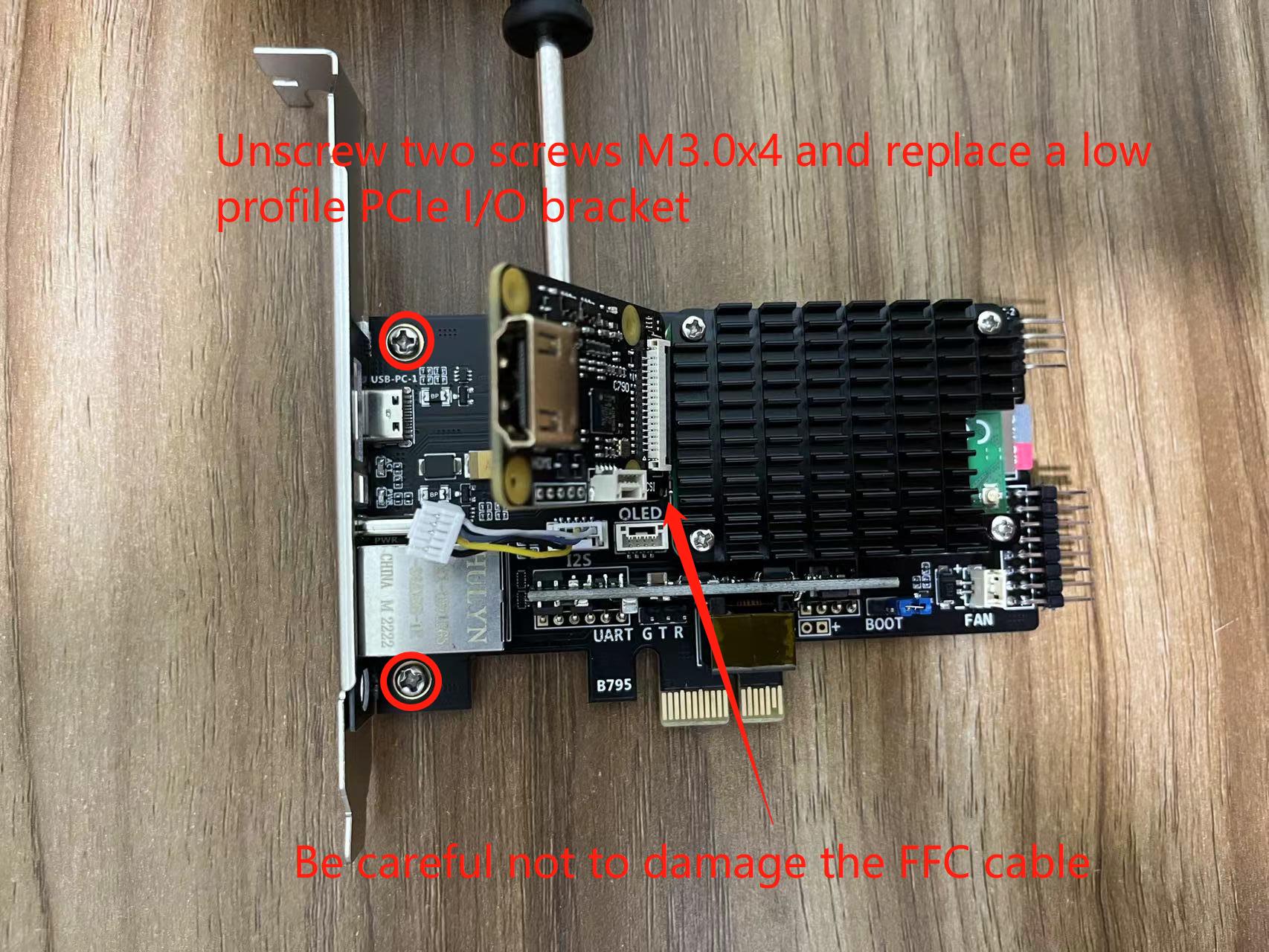

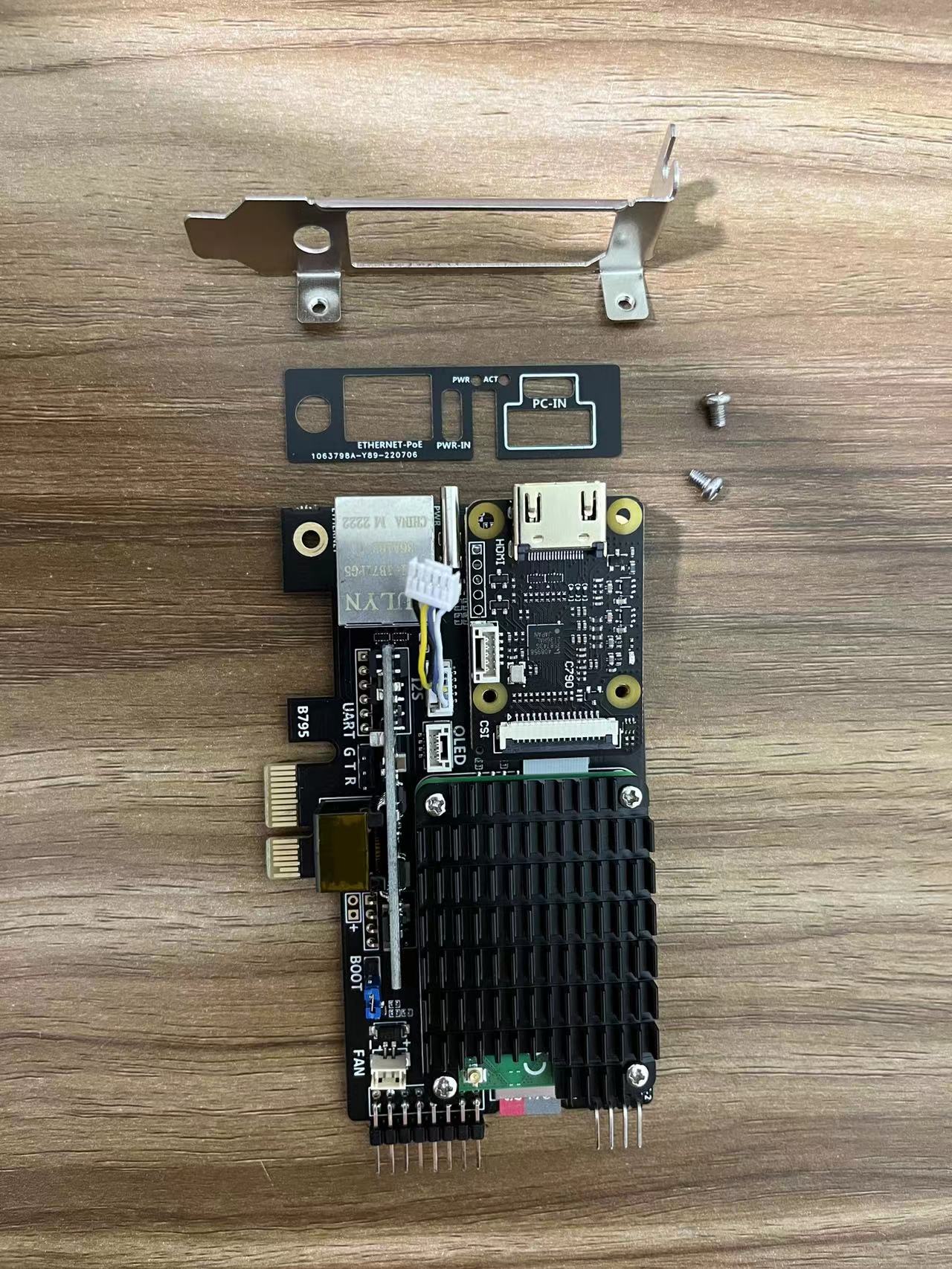

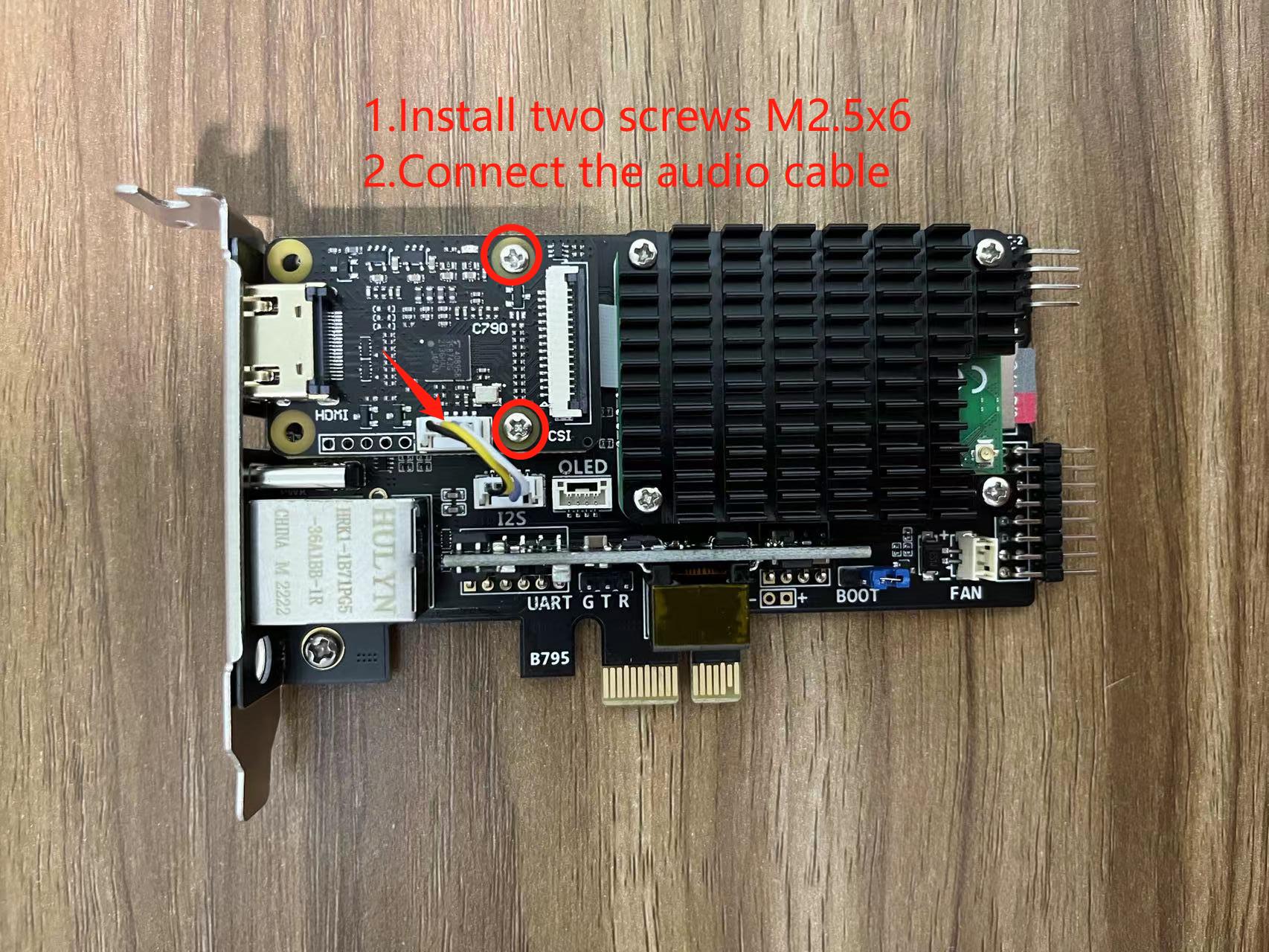

Отключите питание и отсоедините провода, установите устройство на материнскую плату и снова подключите кабели после завершения установки.

Note

Обычно достаточно металлического радиатора и кулер бывает избыточен.

Note
